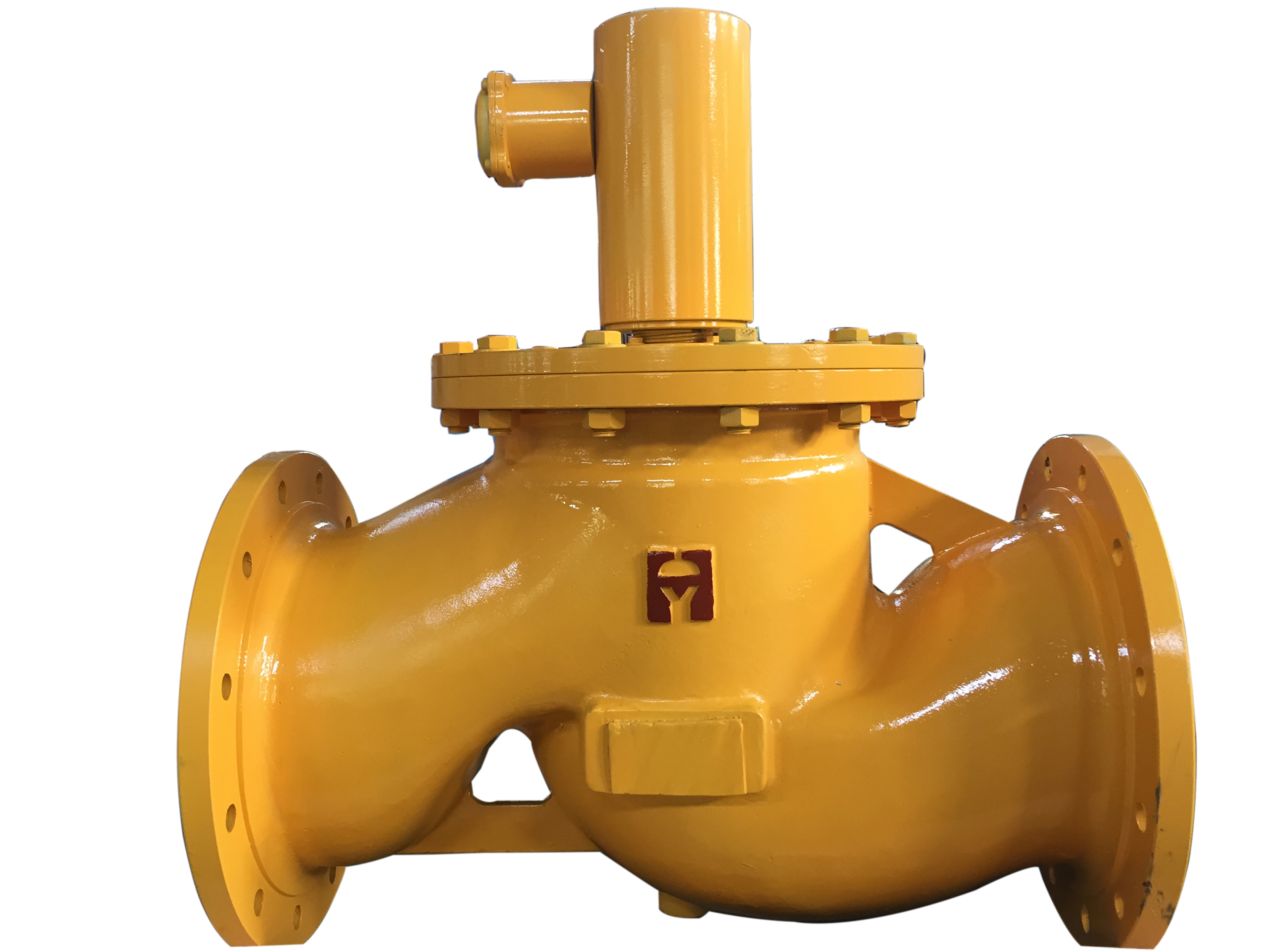

全自動燃?xì)怆姶砰y

1)主閥內設有主閥瓣和內旁通付閥瓣。

　　2)傳感器由氣動薄膜、撞塊和壓力設定彈簧等組成。

　　3)脫扣機構由凸輪和三個脫扣臂組成，另設有手動關閉旋鈕。

　　4)當信號壓力失常，超過或低于壓力設定值時，傳感器氣動薄膜帶動撞塊移動，

　　5)使脫扣機構動作，從而使主閥迅速關閉。

　　切斷閥的整機維護周期可比同條件下使用的調壓器延長1~2倍，日

　　常檢查可利用手動關啟旋鈕來判斷其靈敏與否。

　　◎應用范圍: YHAQ系列燃?xì)獍踩罃嚅y適用于天然氣、人工煤氣、液化氣，

　　以及其它無腐蝕氣體的輸配系統中作為超壓或失壓安全保護裝置。

　　1)本切斷閥無需加能源，利用管網自身壓力即可操縱

　　2)動作精度高，響應速度快

　　3)能在較臟的氣體介質中正常工作

　　4)安裝、調試、操作、維護均較為簡便。

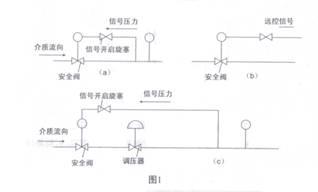

　　YHAQ系列安全切斷閥可對主管壓力直接監控【如圖1(a)】，也可對系統的通斷實行遠控【如圖1(b)】，一般常用于對氣體壓力調壓器的工作情況進行監控【如圖1(c)】。

　　◎型號編制說明

　　YH A Q -

　　公稱通徑尺寸

　　安全切斷閥

　　品牌

　　◎主要技術參數

　　1、工作壓力：p≤1.6MPa

　　2、動作壓力范圍：<1KPa~1.2MPa(劃分五個等級)

　　3、工作介質：燃?xì)饣蚱渌鼰o腐蝕性氣體

　　4、工作溫度：-20~60℃

　　5、通徑系列：DN50、DN80、DN100、DN150、DN200、DN300

　　◎主要結構尺寸

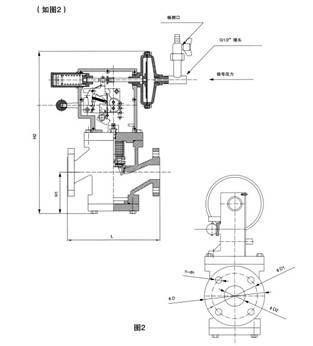

　　YHAQ型燃?xì)獍踩袛嚅y由主閥、脫扣機構、傳感器組成，主要結構

　　尺寸見圖2及表1

　　表1
